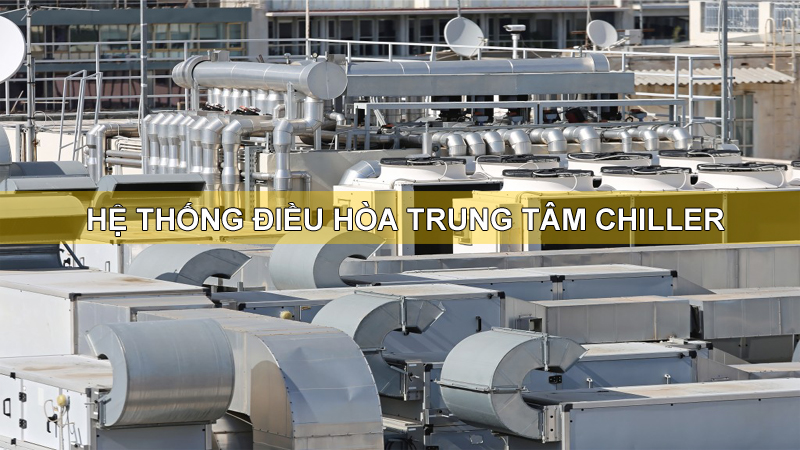

Hệ thống điều hòa trung tâm Chiller giải pháp cho chung cư khách sạn

Hệ thống điều hòa trung tâm Chiller là giải pháp tối ưu nhất dành cho chung cư cao cấp, hệ thống chiller là dòng máy phát sinh ra nguồn lạnh, bởi thế hệ thống có thể làm lạnh mọi thứ như đồ vật, thực phẩm. Không những thế mà máy còn có thể sản xuất được nước lạnh được dùng trong hệ thống điều hòa không khí. Nước được làm lạnh thông qua bình bốc hơi ở nhiệt độ khoảng 12 độ C và ra là 7 độ C.

Hệ thống điều hòa trung tâm Chiller là gì?

Hệ thống điều hòa trung tâm chiller gồm 5 thành phần cơ bản

• Hệ thống đường ống nước lạnh và bơm nước lạnh
• Hệ thống tải gián tiếp. Hệ thống đường ống gió thổi qua phòng cần điều hòa và các van điều chỉnh ống gió, miệng gió, VAV, Damper...
• Hệ thống tải sử dụng trực tiếp: AHU, FCU, PAU, PHE,...
• Hệ thống bơm và tuần hoàn qua nước qua Cooling Tower(nếu có) đối với Hệ thống Chiller giải nhiệt nước.
• Cụm trung tâm nước Water Chiller.

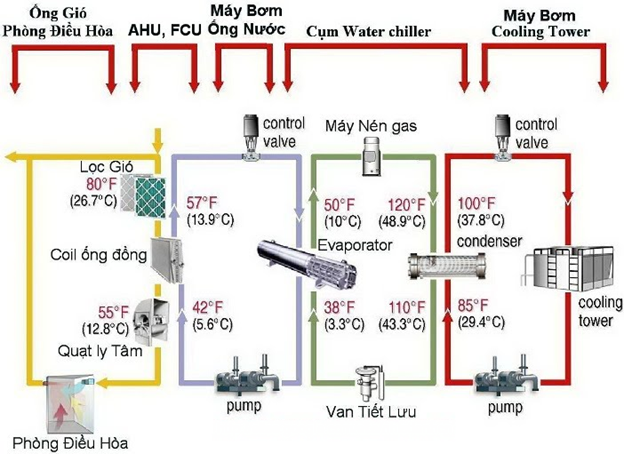

Mô hình hoạt động của Hệ thống Chiller

Vòng tuần hoàn màu đỏ: là vòng tuần hoàn nước nóng được bơm vào Cooling Tower thải nhiệt này ra ngoài môi trường.

• Vòng tuần hoàn màu xanh: là vòng thể hiện đường dẫn Gas lạnh thuộc cụm Water Chiller.
• Vòng tuần hoàn màu tím nhạt: vòng tuần hoàn này là nước lạnh được bơm đến AHU, FCU, PAU, PHE.
• Vòng tuần hoàn màu vàng: vòng tuần hoàn này từ hệ thống ống gió được thổi vào phòng.

Hệ thống máy lạnh công nghiệp Chiller gồm 2 loại:

• Hệ thống Chiller giải nhiệt nước
• Hệ thống Chiller giải nhiệt gió

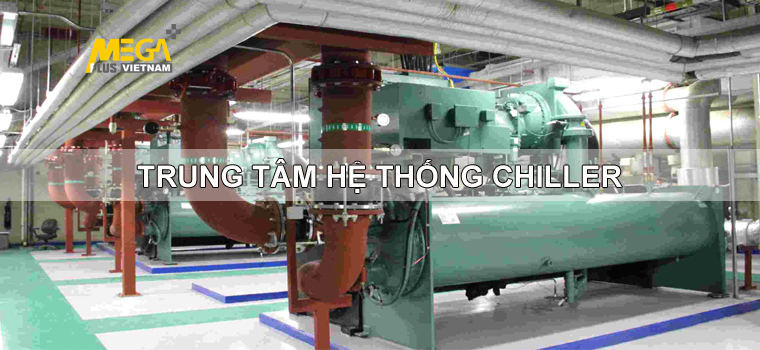

Hình ảnh cụm Water Cooled Chiller

Đây trung tâm của hệ thống, có điện năng tiêu thụ lớn nhất và có giá thành cao so với nhưng thiết bị khác

Hệ thống AHU, FCU, PAU

• AHU là bộ xử lý nhiệt ẩm hệ thống ống gió trung tâm, được chia ra làm nhiều ống gió phụ đi vào khoảng không gian điều hòa. Một AHU có thể có nhiều lớp lọc bụi khác nhau, nhiều dàn Coil ống đồng tùy theo điều kiện xử lý yêu cầu và được dùng cho không gian rộng.
• FCU (Fan coil Unit) được dùng cho các phòng nhỏ hay không gian nhỏ hẹp, những nơi mà hệ thống ống gió của AHU không thể đến được hoặc phụ thuộc vào nhu cầu sử dụng của một số phòng thuộc khu vực có yêu cầu về nhiệt độ và độ ẩm khác với AHU. Vì kích thước hạn chế nên FCU không xử lý nhiệt ẩm tốt bằng AHU. Vì vậy, với yêu cầu đòi hỏi cao, bắt buộc phải sử dụng thêm bộ xử lý PAU được lắp đặt bên ngoài và nối ống gió cho FCU bên trong.
• PAU là chức năng lọc khí, làm lạnh, tách ẩm hoặc tạo ẩm

Hệ thống ống gió

• Lượng gió này được đưa vào AHU hay FCU nhằm xử lý đúng yêu cầu nhiệt độ và độ ẩm của hệ thống không gian điều hòa.
• Bên cạnh đó còn có các hệ thống ống gió khác như ống gió hồi, ống gió thải, ống gió tăng áp,...

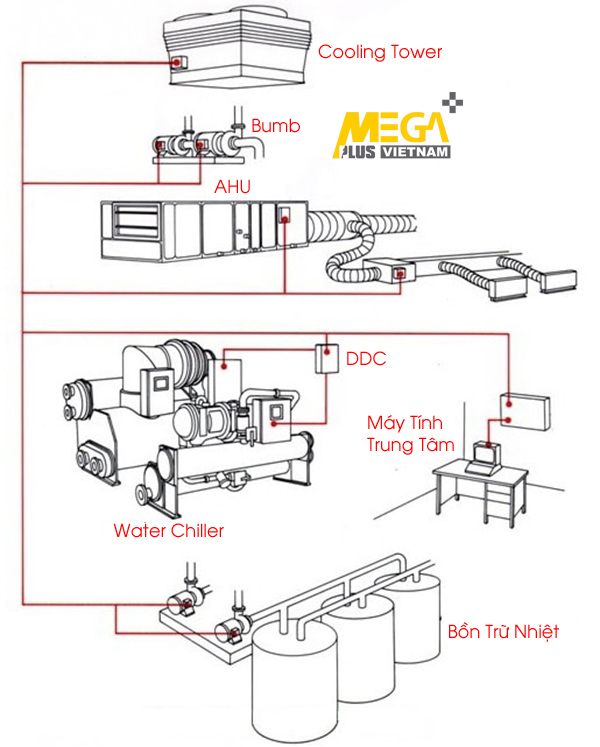

Hệ thống điều khiển điều hòa trung tâm Chiller

Mỗi thiết bị Chiller, AHU, FCU, PAU,.. đều hoạt động độc lập bởi điều khiển DDC. DDC cũng có thể nhận tín hiệu từ cảm biến và được lập trình điều khiển sẵn bằng máy tính và có tích hợp cổng truyền thông.

Để được tư vấn và thiết kế hệ thống điều hòa trung tâm chiller phù hợp với công trình và đáp ứng được đúng các yêu cầu của quý khách hàng, Quý khách hàng vui lòng liên hệ với MegaPlus Việt Nam để được tư vấn cụ thể hơn.
